Tri Mulyaningtyas: Praktikum 3 – 360 Turn Table Animation

Tujuan
Membuat 360 turn table animation

Alat
Blender 2.73a

Bahan
Cartoon dragon no rig (register dulu baru bisa download)

Dasar Teori

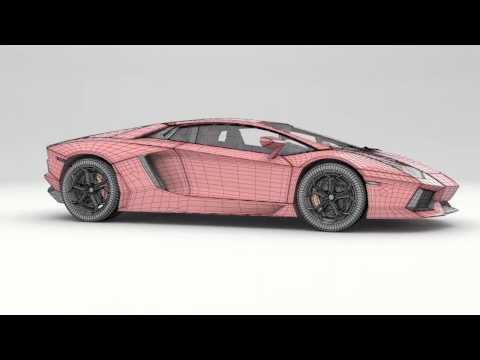

360 turn table animation adalah animasi yang biasanya digunakan untuk menampilkan hasil karya 3D, semacam showcase. Animasi ini juga merupakan animasi umum untuk showreel seorang 3D modeller. berikut contoh penggunaan 360 turn table animation untuk showreel 3D modeling.
Untuk melakukan praktikum ini diperlukan pengetahuan atas dasar-dasar teori berikut terkait perintah-perintah yang bisa dilakukan oleh blender. Diantaranya adalah perintah-perintah untuk manipulasi objek, meng-custom tampilan blender (view), dan menganimasikan objek menggunakan keyframe.

Manipulasi Objek
Untuk melakukan manipulasi objek, pertama kali yang perlu dilakukan adalah memilih objek untuk dimanipulasi baru kemudian dilanjutkan dengan perintah manipulasinya. berikut adalah daftar perintah yang bisa digunakan
1. Selecting object
untuk menseleksi satu objek dapat dilakukan dengan tombol Right Click.
untuk menseleksi lebih dari satu objek dapat dilakukan dengan menahan tombol shift kemudian right click pada semua objek yang ingin diseleksi.
untuk memilih seluruh objek yang tampil di layar dapat dilakukan dengan meletakkan mouse cursor di atas 3D View kemudian tekan tombol A. Tombol ini berfungsi sebagai toggle, jika belum ada objek yang diseleksi maka akan berfungsi sebagai select all. jika select all sudah dilakukan, maka tombol A berfungsi sebagai unselect all.
2. Rotate
setelah objek terseleksi, rotasi dapat diaktifkan dengan menekan tombol R pada saat mouse berada diatas 3D view, kemudian gerakkan mouse ke tengah atau ke luar layar.
3. Scale
setelah objek terseleksi, scale dapat diaktifkan dengan menekan tombol S kemudian gerakkan mouse untuk scale in atau scale out.
4. Translate/move
setelah objek terseleksi, translate/move dapat diaktifkan dengan menekan tombol G kemudian gerakkan mouse untuk memindahkan objek.

Untuk semua kegiatan tersebut (rotate, scale, translate), pergerakannya dapat dibatasi pada sumbu tertentu dengan menekan tombol X atau Y atau Z sesuai sumbu yang diinginkan.
Selain menggunakan tombol keyboard, juga bisa dilakukan menggunakan tombol objek handle di bagian bawah 3D viewport.

Object Manipulator Button

setelah tombol tersebut diaktifkan akan muncul tombol lain yang berfungsi untuk melakukan rotate, scale, dan translate.

Object Manipulator Button

Petunjuk Praktikum

Percobaan 1: Test Render

Buka file Cartoon dragon no rig.
Buka tab Render pada view Properties

Render Tab pada View Properties

Klik Render
Hasil rendernya terlihat seperti terpotong padahal sebenarnya tidak

Contoh Hasil Render

Lakukan Zoom out pada view Image Editor sehingga keseluruhan hasil render bisa tampak

Full zoomed out image editor

Percobaan 2: 360 Turn Table

Buka file Cartoon dragon no rig.
Pilih View Layout Animation pada tampilan 3D view, pilih opsi Animation

View Layout Options

View Layout Dropdown animation-view-layout

Animation View Layout

Seleksi objek yang berkaitan dengan dragon mulai dari badan, kelopak mata, dan bola mata.

Seleksi objek berkaitan dengan dragon

Aktifkan properties panel pada 3D view

menu Properties panel properties-panel

Properties panel in 3D view

klik frame 1 pada Timeline view

Timeline View

klik kanan pada Z Rotation property kemudian pilih Insert Single Keyframe

Z Rotation Property insert-single-keyframe

Insert single keyframe

penambahan single keyframe tersebut akan meng-highlight Z rotation property dengan warna kuning dan akan menambahkan 1 item baru pada dopesheet.

Hasil penambahan single keyframe

klik frame 250 pada Timeline view

klik frame 250

klik Z Rotation Property kemudian ketik 360 diakhiri dengan tombol ENTER

Set Z rotation property menjadi 360

warna highlight berubah menjadi hijau yang artinya property tersebut merupakan keyframe pada frame yang lain dan belum menjadi keyframe dari frame saat ini

klik kanan pada Z Rotation property kemudian pilih Insert Single Keyframe

Insert single keyframe z-rotation-360-keyframe

Single keyframe untuk Z rotation 360

Pada tahap ini diperoleh keyframe untuk frame 1 dan 250. dimana frame 1 Z rotationnya 0 dan frame 250 z rotationnya 360. Maka saat tombol play dimainkan, akan menghasilkan pergerakan(tween) dari z rotation 0 menjadi z rotation 360 seperti berikut ini.
